详细介绍

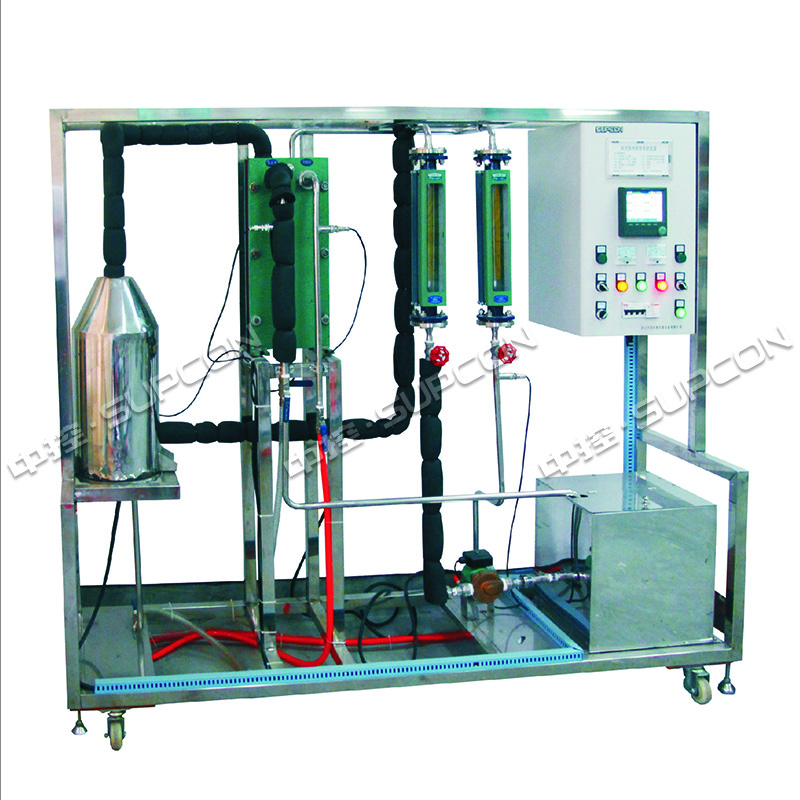

作为化工原理的传热系列实验装置，不同的换热器形式和换热物流体系是提供给学生的最直接的工业接触和学习机会。本实验装置采用换热效率相对较高的板式换热器，冷热流体采用未相变的水，并可对冷热流体进行一定的循环使用，更贴近工业应用的实际。
1、掌握冷热流体通过间壁换热时的基本规律；
2、认识板式换热器结构，考察流体流速对总传热系数的影响。
装置特点
1）设备整体为自行式框架结构，并安有禁锢脚，便于系统的拆卸检修和搬运；
2）双水泵主副回路设计，新鲜水补充与废热水循环设计，不锈钢板式换热器，不锈钢预热器；
3）采用多组加热管预热系统，加热速度快而均匀。
主要配置
1）对象装备组成：板式换热器、增压泵、不锈钢预热器、不锈钢管道；
2）检测系统：铂热电阻、转子流量计、温度数显表、喷塑控制箱；
3）手动操作系统：流量闸阀调节操作，水泵的启停操作，预热器电压调节。
用电：220V，4kW
尺寸：200*55*170cm
