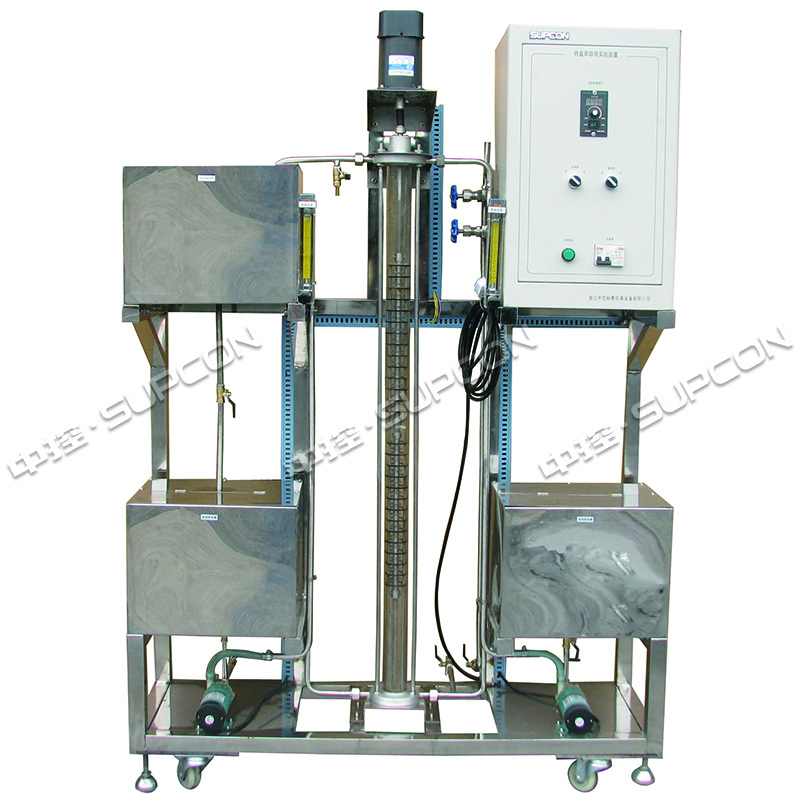

转盘萃取塔实验装置CQ100B

  • 更新时间2024-01-26
  • 访问次数2105

详细介绍

萃取是分离和提纯物质的重要单元操作之一,是利用混合物中各个组分在外加溶剂中的溶解度的差异而实现组分分离的单元操作。本实验装置采用塔内不锈钢转盘做定子,塔顶电机带动轴作转子,对液-液体系进行萃取操作,两种液体在塔内作逆流流动,其中一相液体作为分散相,以液滴形式通过另一种连续相液体,两种液相的浓度则在设备内作微分式的连续变化,并依靠密度差在塔的两端实现两相间的分离。

l了解转盘萃取塔的基本结构、操作方法及萃取的工艺流程;

l观察转盘转速变化时,萃取塔内轻、重两相流动状况,了解萃取操作的主要影响因素,研究萃取操作条件对萃取过程的影响;

l掌握每米萃取高度的传质单元数NOR、传质单元高度HOR和萃取率η的实验测法。

装置特点

1)设备整体为自行式框架结构,并安有禁锢脚,便于系统的拆卸检修和搬运;

        2设备整体组成为不锈钢框架,轻相重相槽、管道、阀门、管件等均采用不锈钢材料制作, 塔体为优质无机玻璃制作,塔内为精加工不锈钢转盘及转轴;

        3透明结构设计,各物料流程、转盘形式、机械架构等一目了然,便于实验现象的观察及科研小试之用。

  主要配置

        1)对象装备组成:转盘萃取塔,轻、重相贮槽、回收槽、电机和轻重相磁力泵等;

        2)检测系统:轻重相转子流量计、调速电机、喷塑控制箱;

        3)手动操作系统:轻重相流量阀门调节、轻相回收利用、电机转速调节、相液面调节、取样操作。

  用电220V1.5kW

  尺寸:125*40*180cm
