流体力学综合实验装置LB1000

  • 更新时间2024-08-20
  • 访问次数4417

详细介绍

概述

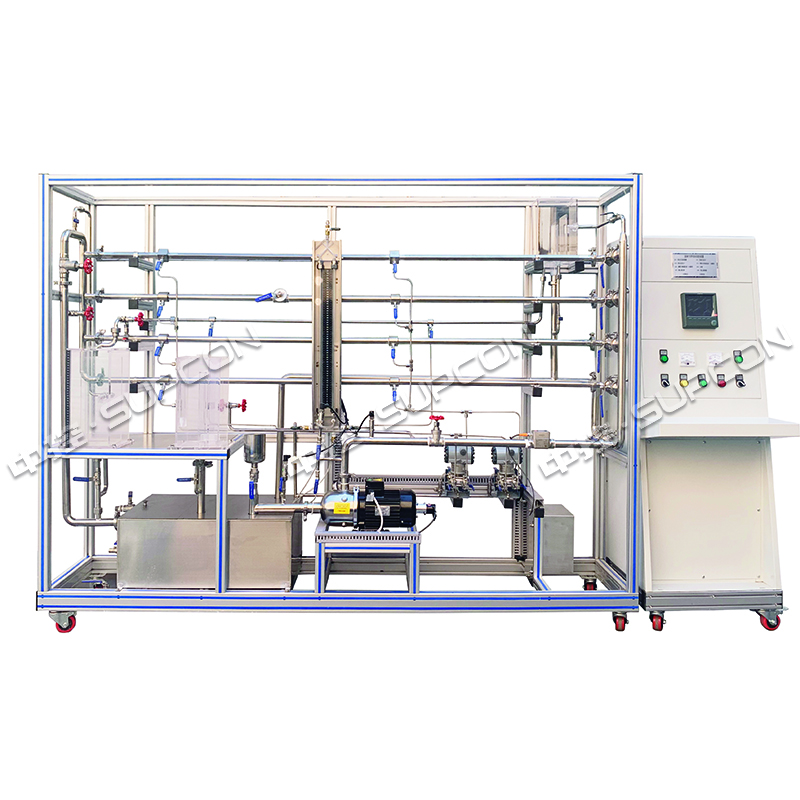

本套流体力学综合实验装置由离心泵特性曲线测定、流体阻力测定,以及流体在线密度、黏度检测等实验模块构成。装置选用高精度现场仪表,采用工业化布局,配置安全用电模块,实时发现电气线路和用电设备存在的安全隐患,并融入智慧实验APP,扫码学习、智能生成实验报告等功能,使该装置具有先进性、便利性、实用性等特点。

装置功能
1.使学生充分了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程。
2.熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量和转速等远传显示仪表及传感检测设备,掌握电磁流量计的测量原理及使用方法。
3.测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的特性曲线。
4.测定光滑圆直管、粗糙圆直管和异型管(矩形管)的摩擦系数λ与雷诺准数Re的关系,验证在一般湍流区内λ与Re的关系曲线。
5.测定湍流状态下,流体流经阀门(阀门全开、1/4开度、1/2开度、3/4开度)时的局部阻力系数。
6.测定层流状态下,直管的摩擦系数λ与雷诺准数Re的关系,以及流体由层流到湍流过程中,摩擦系数λ与雷诺准数Re的关系。



外形尺寸
设备部分:2400×500×1800mm(长×宽×高),仪表控制柜:550*500*1630mm



公用工程
电压:AC380V;功率:1.5kw



软件组成
在线监控:工控组态软件、数据可视化平台
数据处理:数据预测与分析平台、智能工厂数字孪生平台
