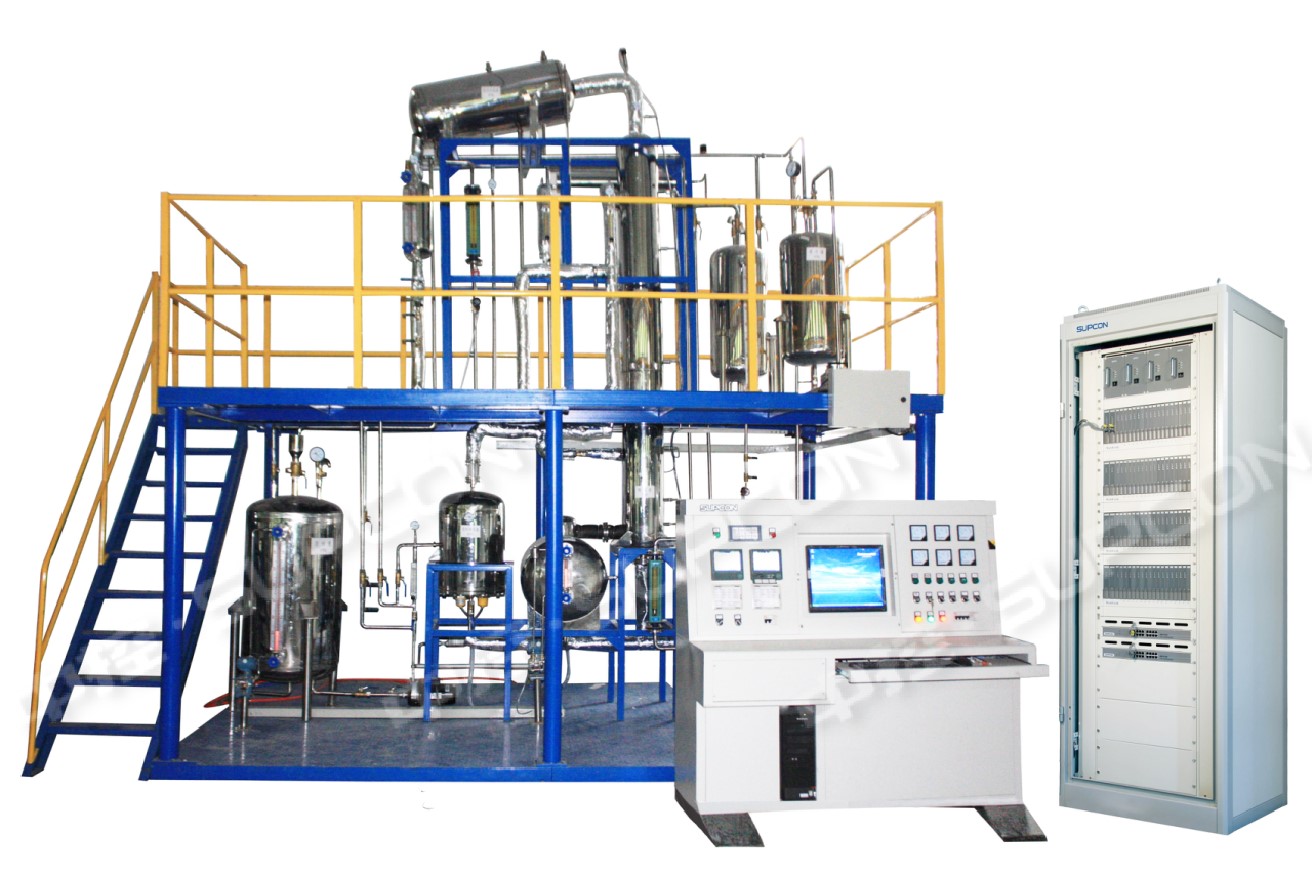

化工总控工培训与竞赛装置(精馏)UTS-JL-2J

  • 更新时间2024-08-20
  • 访问次数1315

详细介绍



     2009—2023年“全国职业院校技能竞赛化工生产技术赛项竞赛装置”


      化工总控工竞赛与培训装置(精馏)是中控教仪根据化工工艺类、化工机械类和过程控制类专业的教学特点及以认识实习和实训操作为目标,于2009年推出的集常压精馏、真空精馏、故障排除、自动评分为一体的实训装置。该实训装置采用控制对象与控制台独立设计,控制系统采用了常规的智能仪表控制、无纸记录仪。控制对象含典型精馏分离全过程。并且配以JX-300XP DCS控制系统。

系统构成与组成
      该系统由控制对象和控制系统构成。
控制对象包括以下内容:精馏塔系统一套含精馏塔及再沸器,装有温度测量、压力测量及液位测量仪器;进料系统一套含原料罐、进料泵、原料液加热器,装有液位测量、流量测量及进料温度测量仪器;回流系统一套含塔顶冷凝器、冷凝液槽、回流泵、产品泵、产品换热器、塔顶产品槽,装有流量测量、液位测量及温度测量仪器;残液系统一套含塔底换热器、塔底产品槽,含装有流量测量、液位测量仪器;真空系统 一套含真空泵、真空缓冲罐,装有压力测量仪器。

通过项目实施,可考察的职业能力
      ① 间歇精馏岗位技能:再沸器温控操作;塔釜液位测控操作;采出液浓度与产量联调操作;
      ② 连续精馏岗位技能:全回流全塔性能测定;连续进料下部分回流操作;回流比调节;冷凝系统水量及水温调节;进料预热系统调节;塔视镜及分配罐状况控制;
      ③ 精馏现场工控岗位技能:再沸器温控操作;塔釜液位测控操作;采出液浓度与产量联调操作;冷凝系统水量及水温调节;进料预热系统调节;塔视镜及分配罐状况控制;
      ④ 质量控制岗位技能:全塔温度、浓度分布检测;全塔、各液相检测点取样分析操作;塔流体力学性能及筛板塔气液鼓泡接触控制;
      ⑤ 化工仪表岗位技能:齿轮泵、离心泵、微调转子流量计、差压变送器、热电阻、无纸记录仪、声光报警器、调压模块及各类就地弹簧指针表等的使用;单回路、串级控制和比值控制等控制方案的实施;
      ⑥ 就地及远程控制岗位技能:现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台DCS与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载等。

主要技术性能

输入电源:三相五线AC380V, 50HZ
      工作环境:温度-10%~40%相对湿度;85%(25℃)海拔﹤4000m
      外形尺寸:
4800(长)×2500(宽)×4400(高)mm

      安全保护:具有漏电压、漏电流保护,安全符合国家标准
