全国职业院校技能大赛化工装备技术赛项竞赛平台
UTB-CEMO-2J 为高职组操作平台，UTB-CEMO-3J为中职组操作平台。
一、平台概述
操作平台集“培、训、考、赛”功能于一体，模块化设计；由标配装置和选配配件组成。

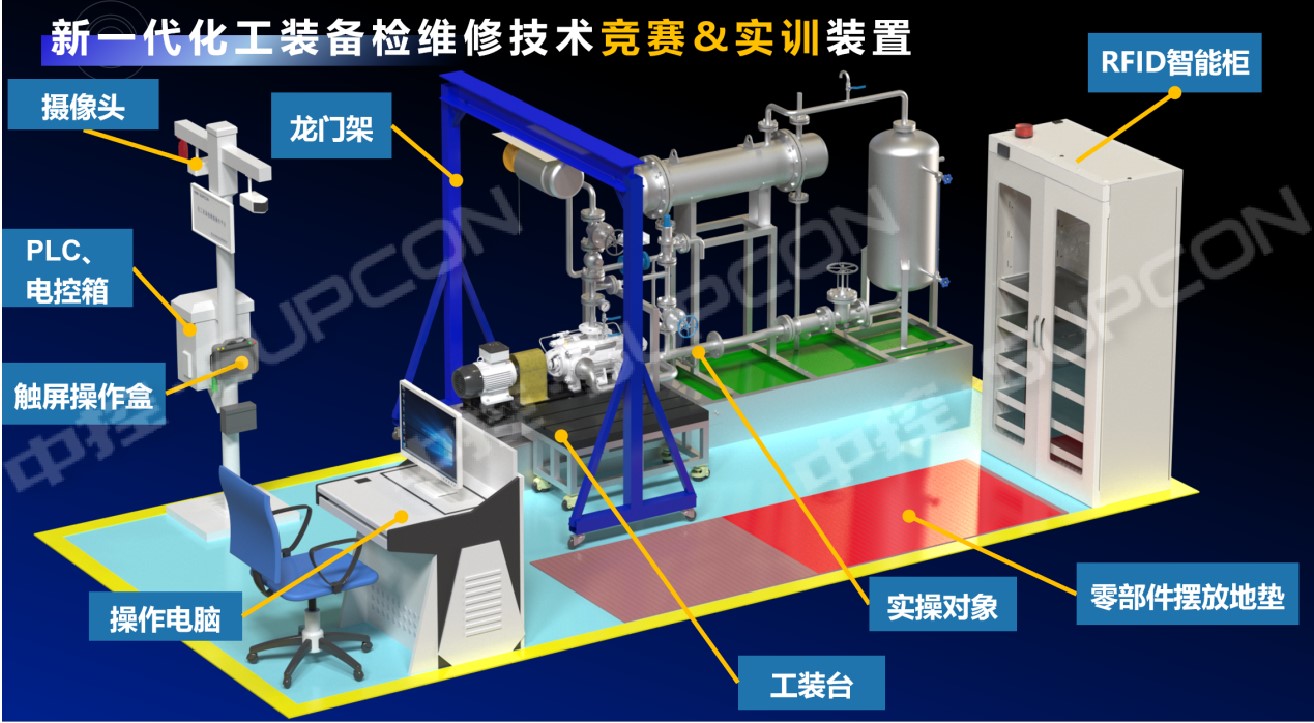

操作平台采用聚丙烯第一反应单元工段的部分工艺流程，由装置对象、RFID智能货柜、安全帽、单工位电脑操作台、摄像头、安装立杆、智能警示灯、工机具配件、供电箱、手持触摸屏安装盒、手持式pad、PLC、手持式触屏安装盒、工位显示屏、转速传感器、振动传感器、评分系统、3D拆装软件等组成。
单套装置对象由地台、排水托盘、机泵安装台、单级泵（多级泵）、罐体、换热器、管路、阀门、仪表等设备组成。
选配件包括：操作台、移动式龙门架、机泵零部件备品备件、置物货架、轴承加热器、联轴器加热器、U型管式换热器、固定管板式换热器。
配置建议：标配套数=2*配件套数。
二、技能竞赛
竞赛形式
竞赛时间3小时（暂定），2名选手现场操作，比赛过程采用ipad打分、传感器（转速、流量、振动等）与智能RFID柜在线读取数据相结合的评分方式，成绩自动汇总到操作站。
竞赛要点
工机具的正确选取及使用；零配件的识别、缺陷判断；拆装作业的安全规范；拆装、连接顺序无误；各零部件安装到位；电机可靠连接；调试与试车顺序准确；运转平稳，振动符合要求；选手之间配合良好；职业卫生符合要求。
竞赛内容
主要考查选手对典型化工机泵结构单级泵（中职组）、多级泵（高职组）、管路系统相关设备组成的认知程度、安装与检查的熟练程度、调试与试车技能。具体内容有：
机泵的拆卸与检测；
机泵的安装与调试；
联轴器的中心找正；
开车前准备、开车与停车；
设备在运行状态下的流量、振动检测；
安全文明生产。
教学功能拓展举例
阀门、仪表、管路的完整拆卸与安装；不同仪表、设备的选型和拆装；泵、设备及管路的试压；故障分析、排查……

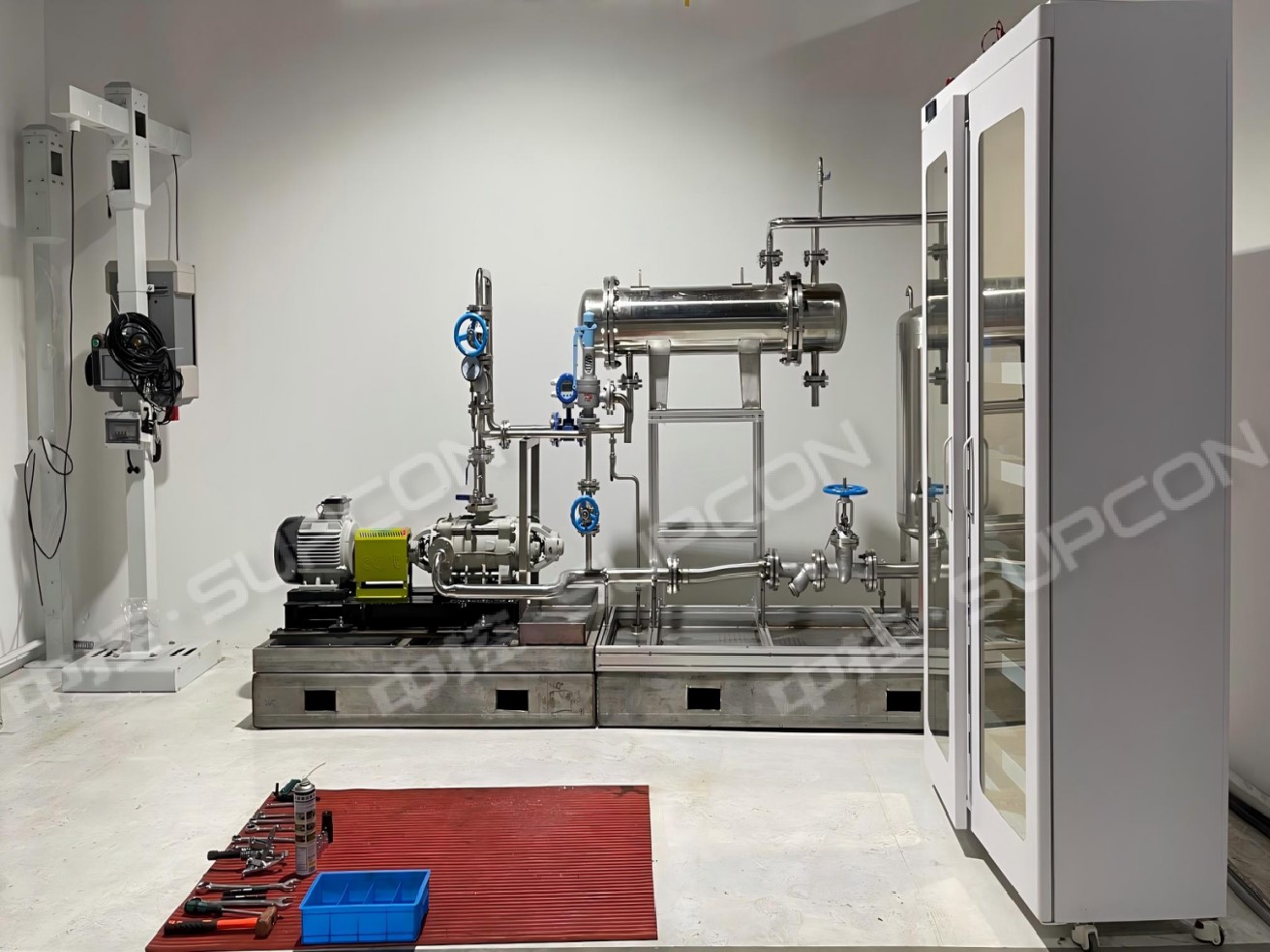

三、装置照片
