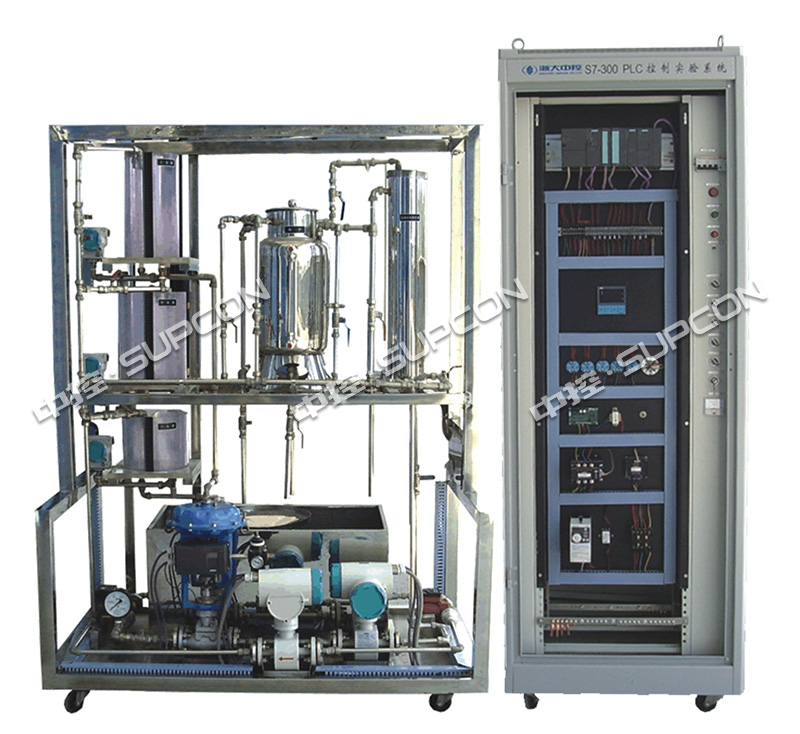

AE2000A3现场总线型过程控制实验装置(西门子总线)

  • 更新时间2024-04-17
  • 访问次数7970

详细介绍

AE2000A3现场总线PLC过程控制系统在对象部分与AE2000A1基本一致,在检测和控制系统上引入了西门子PROFIBUS-PA现场总线仪表和大型PLC S7300现场总线控制系统构成PROFIBUS-DP/PA两层总线网络。系统既可以组建成常规控制也可以组成现场总线控制。是套数化教学和先进控制完美结合的典范。

系统组成

控制对象

    不锈钢储水箱

    有机玻璃双容或三容水箱

    不锈钢带夹套电加热锅炉

    强制对流换热器

    纯滞后盘管

    系统动力设备

    德国循环泵

    电加热管

检测传感器

    西门子PROFIBUS-PA液位变送器+常规扩散硅压力液位变送器

    涡轮流量计和流量积算仪

    电磁流量计

    西门子PROFIBUS-PA温度变送器+Pt100热电阻温度测量变送器

执行机构

     单相可控硅调压装置:用于调节电加热管的加热功率;

     电(气动总线)动调节阀:用于调节一路供水的流量;

     变频器:通过调节离心泵的转速以控制另一路供水的流量。

控制系统

    学生实验控制台(柜)

    西门子S7-300系列可编程控制器

    西门子DP/PA耦合器、DP/PA LINK

软件系统

    PLC系统的组态软件与实验软件

    STEP7 V5.3编程软件

    Wincc 6.0组态软件

   PDM管理软件

设备其他指标

    供电电源:交流电,单相三线220V

    最大功耗:3.0KW

    设备尺寸:1450×700×1900

实验系列

总线控制系统实验具体包括:

液位控制系列实验

     三容液位对象特性测试

     三容液位对象的单回路PID控制

     三容液位对象的位式控制

     上下水箱液位的串级控制与抗干扰性测试

     中下水箱液位的串级控制与抗干扰性测试

     上、中、下水箱的三闭环液位串级控制与抗干扰性测试

     上下水箱液位双回路对象特性的获取

     上下水箱液位的双回路控制

     上下水箱液位的解耦控制

温度控制系列实验

     锅炉夹套温度与内胆温度双回路对象特性的获取

     锅炉夹套温度与内胆温度的双回路控制

     锅炉夹套温度与内胆温度双回路的解耦控制

     纯滞后盘管出口温度的对象特性测试实验

     纯滞后盘管出口温度的单回路控制实验

     盘管出口温度与锅炉内胆温度的串级控制

     盘管出口温度的单回路SMITH补偿控制

     盘管出口温度与锅炉内胆温度的串级SMITH补偿控制

     盘管出口温度的单回路内模控制

     盘管出口温度与锅炉内胆温度的串级内模控制

自主设计开发控制系统实验

     以PROFIBUS-PA总线仪表为检测机构,组建总线控制回路,编写程序与监控界面。

     毕业设计综合性实验
