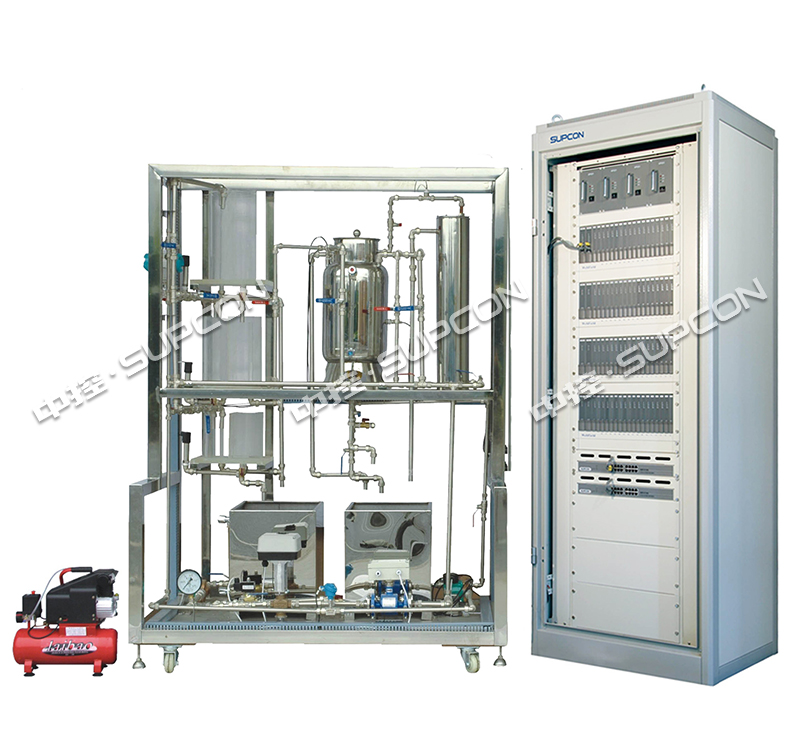

AE2000A4现场总线型过程控制实验装置(HART型)

  • 更新时间2024-01-26
  • 访问次数7776

详细介绍

AE2000A4现场总线HART过程控制系统在对象部分和控制部分与AE2000A1基本一致,但在检测仪表上采用HART现场总线仪表,配置12路HART总线网桥,并采用浙大中控自主知识产权的SAMS总线管理软件进行网络化控制管理。

系统组成

控制对象

    不锈钢储水箱

    有机玻璃三容水箱

    不锈钢带夹套电加热锅炉

    强制对流换热器

    纯滞后盘管

系统动力设备

    德国循环泵

    电加热管

检测传感器

    HART 1151智能型差压液位变送器

    HART智能型电磁流量计

    HART智能型涡街流量计

    HART智能型温度变送器

执行机构

    单相可控硅调压装置:用于调节电加热管的加热功率;

    HART电动调节阀:用于调节一路供水的流量;

    变频器:通过调节离心泵的转速以控制另一路供水的流量。

控制台(柜)

    学生实验控制台(柜)

    带485通讯数据采集与控制的A/D与D/A转换模块;

    数字仪表控制器: AI818智能调节仪;

    西门子S7200 PLC控制器

软件系统

    DDC系统实验软件

    仪表系统实验软件

    PLC系统的组态软件与实验软件

    SAMS  HART仪表管理软件

设备其他指标

    供电电源:交流电,单相三线220V

    最大功耗:3.0KW

    设备尺寸:1450×700×1900

实验系列

具体包括:

液位控制系列实验

    三容液位对象特性测试

    三容液位对象的单回路PID控制

    三容液位对象的位式控制

   上下水箱液位的串级控制与抗干扰性测试

    中下水箱液位的串级控制与抗干扰性测试

   上、中、下水箱的三闭环液位串级控制与抗干扰性测试

   上下水箱液位双回路对象特性的获取

   上下水箱液位的双回路控制

   上下水箱液位的解耦控制

温度控制系列实验

    锅炉夹套温度与内胆温度双回路对象特性的获取

    锅炉夹套温度与内胆温度的双回路控制

    锅炉夹套温度与内胆温度双回路的解耦控制

    纯滞后盘管出口温度的对象特性测试实验

    纯滞后盘管出口温度的单回路控制实验

    盘管出口温度与锅炉内胆温度的串级控制

    盘管出口温度的单回路SMITH补偿控制

    盘管出口温度与锅炉内胆温度的串级SMITH补偿控制

    盘管出口温度的单回路内模控制

    盘管出口温度与锅炉内胆温度的串级内模控制

自主设计开发控制系统实验

    应用HART总线仪表的复杂回路控制综合实验;

    学生毕业设计综合实验;
