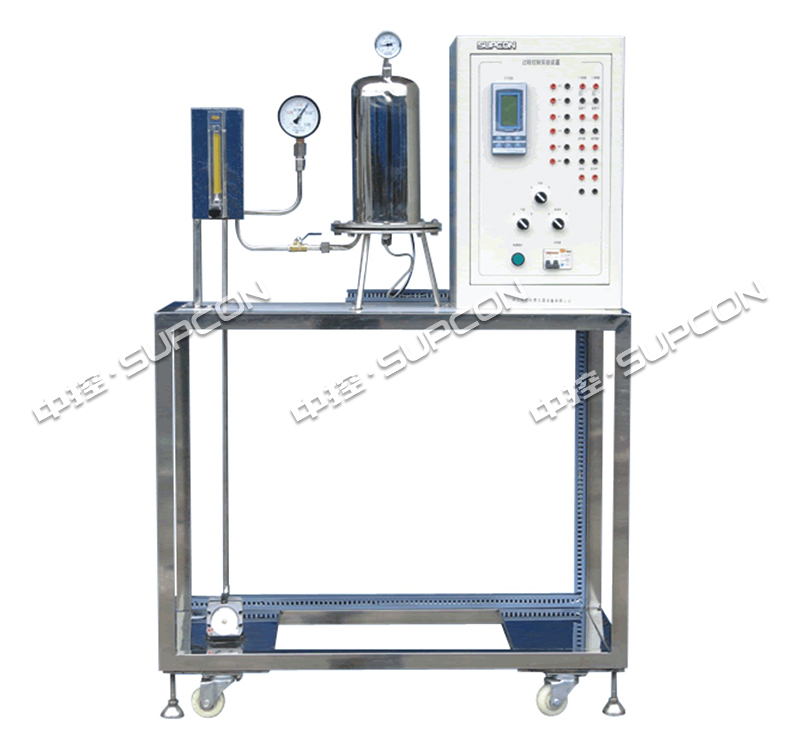

CS3100型过程控制实验装置(温度、压力系统组成)

  • 更新时间2024-04-17
  • 访问次数7688

详细介绍

系统组成

该实验装置包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置,并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。

控制对象

      常压空气罐

系统动力设备

      微型压缩气泵

      电加热器

 检测传感器

      压力传感变送器

      温度传感变送器

      转子流量计

执行机构

      单相调压模块:用于调节加热器功率,以控制空气罐内温度。

      变频器:通过调节压缩气泵的转速以控制气泵流量的大小。

控制系统

      带远程485通讯的数据采集与控制的A/D与D/A转换模块;

      智能仪表控制器:AI818控制仪表或C1000无纸纪录调节仪;

      西门子可编程逻辑控制器(S7-200等)

软件系统

      DDC系统实验软件

      仪表系统实验软件

      PLC系统实验软件

      MCGS5.5监控与组态软件

设备其他指标

      供电电源:交流电,单相三线220V

      最大功耗:1.0KW

      设备尺寸:1450×600×1500

实验系列

基于上述实验装置可完成以下常规控制实验(其中闭环控制实验均包括设定值跟踪实验与抗干扰实验),具体包括:

过程控制系统组成认识实验

      过程控制系统的组成、硬件认识与信号连接操作

      智能仪表的操作与参数设定

      传感变送器的校正(零点迁移与量程调整)

      变频调速气泵的特性测试

温度控制系列实验

      温度对象的特性测试

      空气罐内温度的PID回路控制

      空气罐内温度的模糊控制

      空气罐内温度的超弛控制

压力控制系列实验

      压力对象的特性测试

      空气罐内压力的PID回路控制

      空气罐内压力的模糊控制
