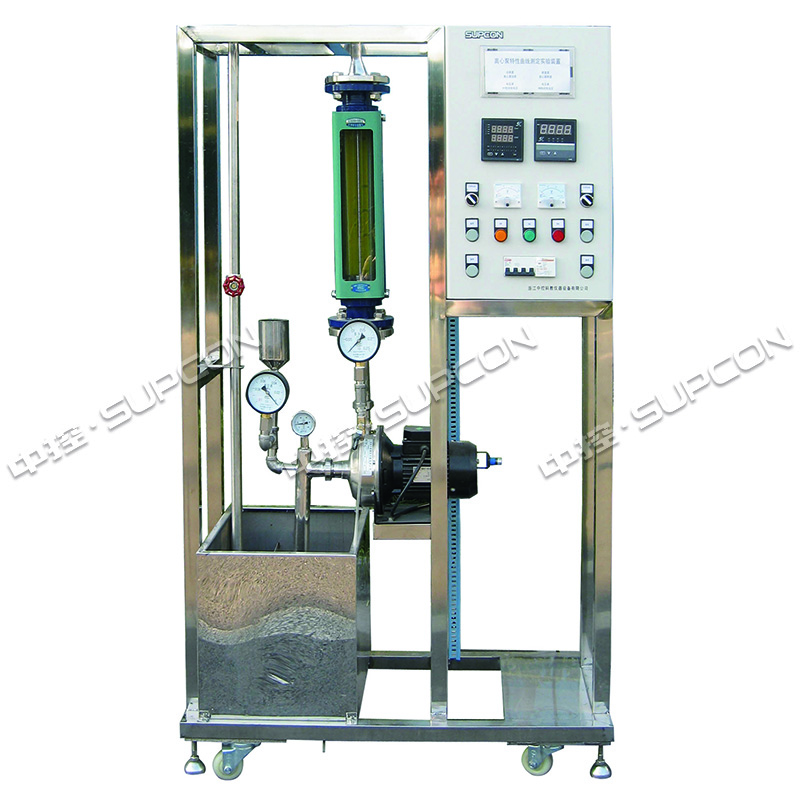

基本型离心泵特性曲线测定实验装置BQ201B

  • 更新时间2024-08-20
  • 访问次数9720

详细介绍



装置功能

1)        测定恒定转速条件下泵的扬程(H)、轴功率(N)、以及总效率(η)与泵的流量(Q)之间曲线关系;

2)        测定不同转速下泵的扬程(H)、轴功率(N)、以及总效率(η)与泵的流量(Q)之间曲线关系;

3)        通过本实验装置,使学生充分了解离心泵的结构与特性,学会离心泵的操作;

4)        通过本实验装置,使学生能够掌握离心泵流量调节(阀门、转速和泵组合方式)方法。

装置结构特点

1)        整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现一个现代化实验室的概念;

2)        设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念;

3)        整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行不锈钢精细抛光处理,体现了整个装置的工艺完美性;

4)        电动机功率采用三相交流功率测量仪表测得;

5)        流量测量采用了转子流量计或涡轮流量计+数字流量仪表的方式,数字流量仪表对涡轮流量计线性系数具有较强的补偿功能,并且直接显示流量数据(限数字型);

6)        离心泵置于水箱上方,离心泵进口管道安装有PVC底阀,同时安装有离心泵启动排气装置,该结构设计符合化工原理教材介绍的离心泵安装及启动方法,同时避免了离心泵叶轮及腔体长时间浸泡在水中,大大延长设备寿命;

7)        离心泵出口管路上装配电动调节阀,可以实现恒转速条件下离心泵性能曲线的测量(限数字型);

8)        离心泵特性曲线测试可在仪表控制下手动实验,也可采用计算机自动控制下实验;

9)        整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。

10)     配套实验仿真软件及数据处理软件,仿真平台操作与实物操作高度一致,能够使学生提前熟悉实验设备,提高动手能力。
