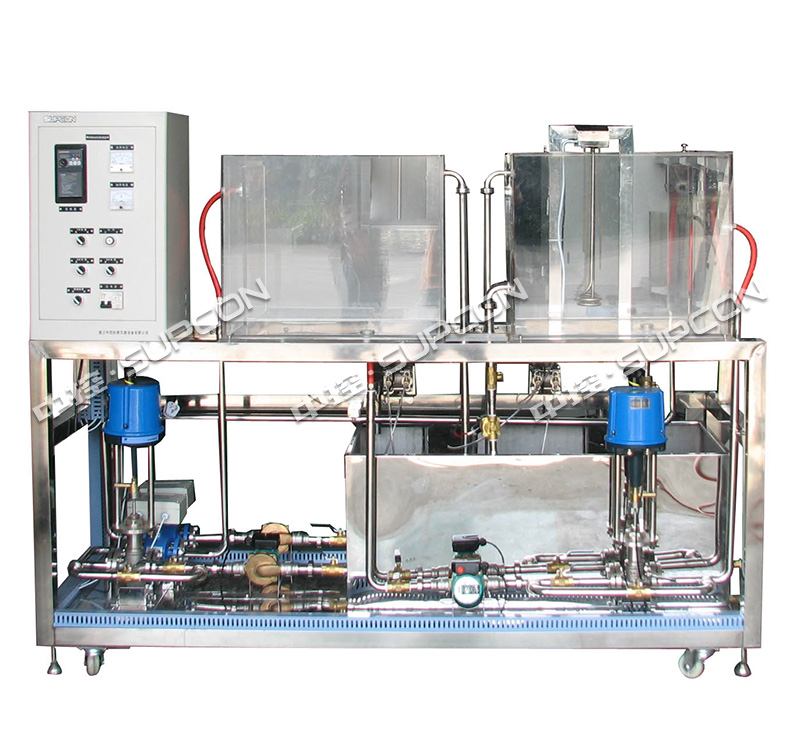

YB2000B(基本型)自动化仪表实训装置

  • 更新时间2024-01-26
  • 访问次数8789

详细介绍

YB2000基本型工业自动化仪表实训装置是中控教仪公司面向职业院校、专本科设计研制的以仪表检测与安装为主,结合工业故障处理的实训装置,同时兼顾了常规教学实验的需要。

实训装置特点

Ø 集成了工业长常用的多种形式的检测仪表。YB2000B集成了包括液位、温度、压力、流量的各种形式仪表,液位的有压力、差压变送器等;温度的包含PT100、CU50热电阻等;流量包括电磁流量计、涡轮流量计、孔板流量计等;压力包括压力表、压力变送器等

Ø 集成了工业长常用的多种形式的执行仪表。YB2000B集成了电动调节阀、电磁阀、变频器、调压模块等

Ø 仪表层设计明朗并开放接口。YB2000B仪表自动化实训装置的整体结构设计都为敞开式设计。让学生能够更好的认识到工业仪表的结构和使用。

Ø 具备故障设置处理功能。YB2000B仪表自动化实训装置的每个仪表上都可以设置工业上常发生的故障,并通过对故障的设置与解决,让学生及培训员工增强现场仪表维修能力。

Ø 信号接口统一流出接口并配相应的预留端子。所有的信号都是开放在控制平台上,并且在控制台上有相应的信号接线端子,便于学生自己动手接线,达到实训操练的目的。

装置主要组成部分

机械主体设备:设备整体框架、加热水箱、液位水箱、水槽、工业管路、仪表控制台

主要动力设备:循环水泵、电加热器

主要的检测仪表:PT100热电阻、压力变送器、差压变送器、电磁流量计、涡轮流量计

执行机构:调压模块、电动调节阀、电磁阀

Ø

实训装置安全体系

YB2000B型仪表自动化实训装置采用的是单相三线电源,经过漏电保护器装置后进入系统供电,供电电压220V。辅助系统的设计基于广泛的调查和中控教仪在教学仪器生产上的丰富经验,真正做到教学方便、学习有效,并充分考虑对设备操作的安全性保护。具体措施包括:

Ø 对I/O信号按类型进行分类并可以进行标准信号之间的转换;

Ø 每个强电用电设备都有独立的控制开关进行控制,并充分考虑设备接地;

Ø 对加热罐、水箱容积等容易引起设备损坏的操作加以限制和保护装置;

Ø 电气辅件全部选用高品质、行业认可的产品。

Ø 并可设置报警联锁等安全措施
