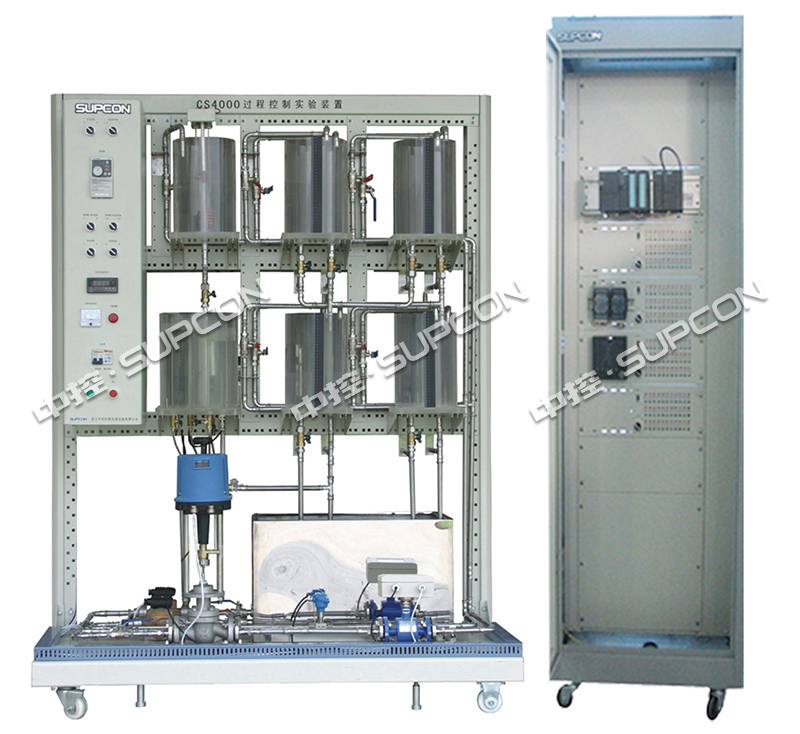

CS4200型PLC控制实验装置

  • 更新时间2024-01-26
  • 访问次数7233

详细介绍

系统组成

实验装置在对象系统上与CS4000完全一致,采用四容液位控制体系和两容温度控制体系。在控制系统上取消了C3000仪表控制系统、DDC控制系统、PLC控制系统,采用西门子大型PLC S7300现场总线控制系统或施奈德Modicon TSX Quantum系列PLC等控制器。

控制系统介绍

学生实验控制柜

西门子S7-300系列可编程控制器

软件系统

STEP7 V5.3编程软件

Wincc 6.0组态软件

西门子S7300 PLC系统的组态软件与实验软件

设备其他指标

供电电源:交流电,单相三线220V

最大功耗:3.0KW

设备尺寸:1460×850×1950

实验系列

基于多变量先进控制实验装置CS4000可完成一系列的控制实验,在PLC上编制控制方案,搭建网络化的控制平台,编写HMI监控界面等,除完成常规的单回路、串级控制实验以外还可以完成富有特色的复杂控制实验:

 四容水箱液位的特性测试与多变量控制

下部两水箱液位多回路对象特性的获取

下部两水箱液位的多回路控制

下部水箱液位的前馈反馈控制

下部两水箱液位的选择控制

四容水箱液位的解耦控制

四容水箱液位的约束控制

四容水箱液位的多变量预测控制

 纯滞后对象的特性测试与闭环控制

短纯滞后环节温度的特性测试与单回路PID控制

长纯滞后环节温度的特性测试与单回路PID控制

纯滞后对象出口温度与加热装置出口温度的串级控制

纯滞后对象出口温度的前馈反馈控制

纯滞后对象出口温度的SMITH补偿控制

纯滞后对象出口温度与加热装置出口温度的串级SMITH补偿控制

纯滞后对象出口温度的内模控制

纯滞后对象出口温度与加热装置出口温度的串级内模控制
