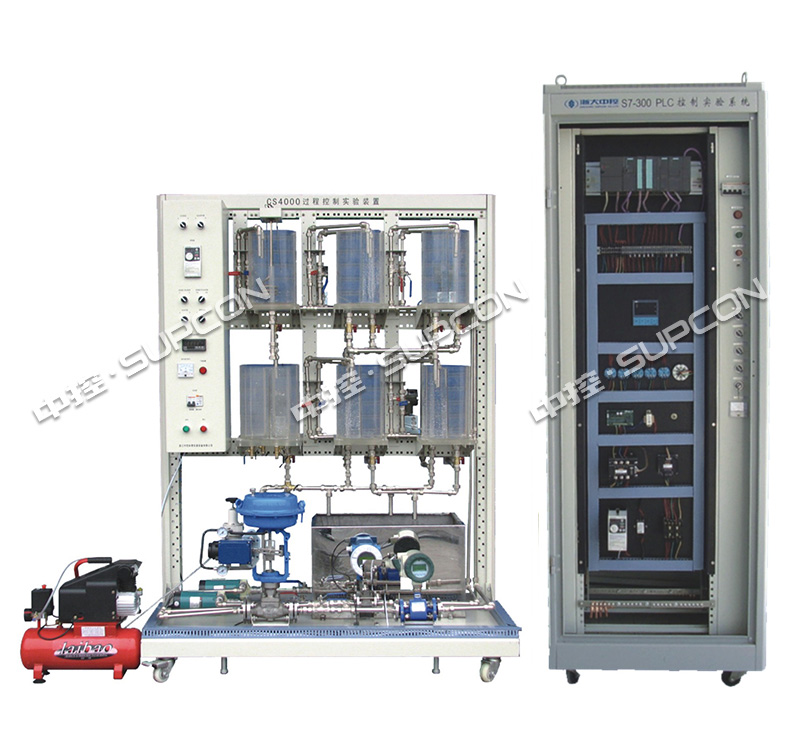

CS4300型PROFIBUS现场总线控制实验装置

  • 更新时间2024-01-26
  • 访问次数7059

详细介绍

系统组成

实验装置在对象系统上与CS4000完全一致。在检测和控制系统上引入了西门子PROFIBUS-PA现场总线仪表和大型PLC S7300现场总线控制系统构成PROFIBUS-DP/PA两层总线网络。系统既可以组建成常规控制也可以组成现场总线控制。同样道理系统也可以采用HART现场总线控制模式。

检测传感器

西门子PROFIBUS-PA液位变送器+常规扩散硅压力液位变送器

涡轮流量计

电磁流量计

西门子PROFIBUS-PA温度变送器+Pt100热电阻温度测量变送器

执行机构

单相可控硅调压装置:用于调节电加热管的加热功率;

电(气动总线)动调节阀:用于调节一路供水的流量;

变频器:通过调节离心泵的转速以控制另一路供水的流量。

控制系统

学生实验控制柜

西门子S7-300系列可编程控制器

西门子DP/PA耦合器、DP/PA LINK

软件系统

PLC系统的组态软件与实验软件

STEP7 V5.3编程软件

Wincc 6.0组态软件

PDM管理软件

设备其他指标

供电电源:交流电,单相三线220V

最大功耗:3.0KW

设备尺寸:1460×850×1950

实验系列

基于多变量先进控制实验装置CS4000可完成一系列的控制实验,除完成常规过程控制实验装置外,还包括以下富有特色的复杂控制实验:

四容水箱液位的特性测试与多变量控制

下部两水箱液位多回路对象特性的获取

下部两水箱液位的多回路控制

下部水箱液位的前馈反馈控制

下部两水箱液位的选择控制

四容水箱液位的解耦控制

四容水箱液位的约束控制

四容水箱液位的多变量预测控制

纯滞后对象的特性测试与闭环控制

短纯滞后环节温度的特性测试与单回路PID控制

长纯滞后环节温度的特性测试与单回路PID控制

纯滞后对象出口温度与加热装置出口温度的串级控制

纯滞后对象出口温度的前馈反馈控制

纯滞后对象出口温度的SMITH补偿控制

纯滞后对象出口温度与加热装置出口温度的串级SMITH补偿控制

纯滞后对象出口温度的内模控制

纯滞后对象出口温度与加热装置出口温度的串级内模控制
