CE2000仪表维修工竞技装置

  • 更新时间2024-04-17
  • 访问次数10032

详细介绍

工艺流程概述

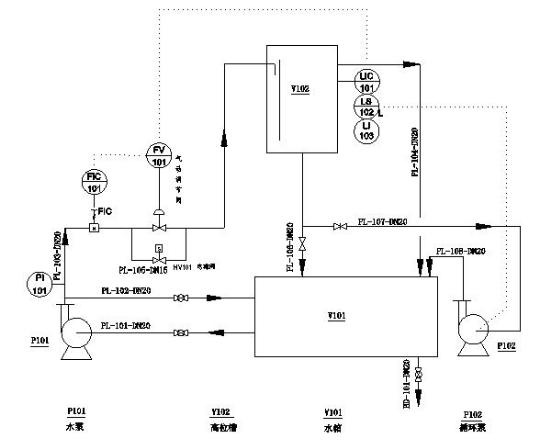

职工组比赛用CE2000装置整体是由敞口单容水箱对象;磁力循环泵、气动调节阀、电磁流量计组成的动力回路;差压变送器的液位检测系统;并在管道上设置有管道压力;框架构成。其简易流程图如下:

装置主要组成部分

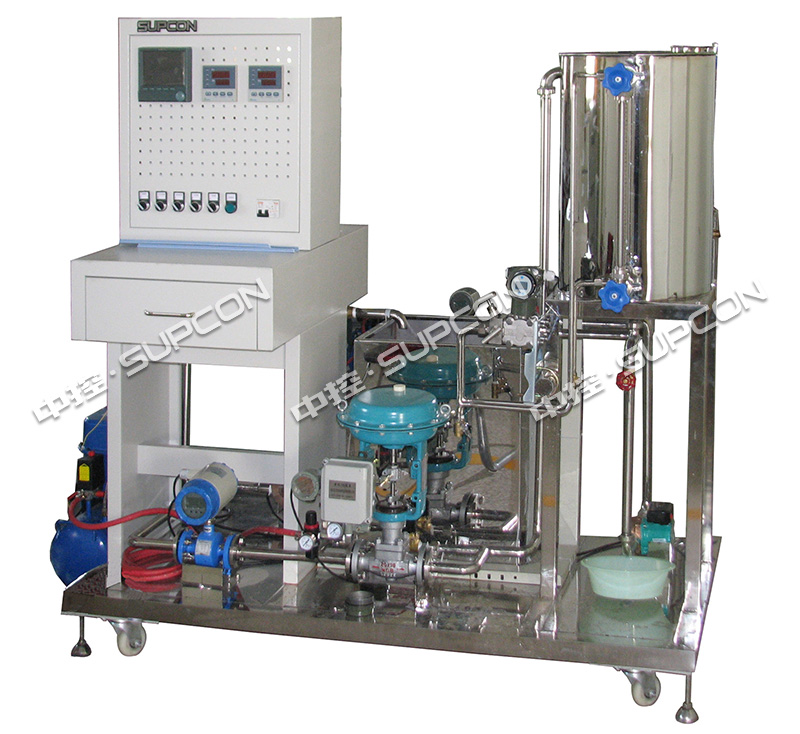

1. 机械主体设备:整体框架、液位敞口水箱、储水箱、DN20不锈钢管道、控制台

2. 主要动力设备:威乐泵

3. 主要检测仪器:电磁流量计、差压变送器、压力表

4. 执行机构:气动调节阀、电磁阀

装置特点

本装置是中控教仪专门面向职工组化工仪表维修工大赛设计,设计包含仪器仪表调校比赛项目、控制回路设计比赛项目、现场综合控制(含单回路、串级等项目)调试比赛项目。用于考查选手掌握自动控制系统构成、安装、维护、调试、组态、投运基本知识和技能。

1. 液位水箱采用不锈钢制造而成,并设置有玻璃管液位计,能直观观察液位状态。水箱内用隔板隔离,让检测区液位面波动较小。

2. 设备需接线考核仪表,现场仪表供电采用直流24V,以免在大赛和设备使用时发生危险。

3. 选用常闭电磁阀,安装于调节阀与泵之间的回路管道上,在加入人为干扰,即打开电磁阀,模拟工业现场管道发生泄漏时,而增加对系统的干扰。并且安装就地显示压力表,可以观察干扰前后管道压力的变化。

4. C3000作为先进的无纸记录仪,具有报警、多种显示状态、PID整定(串级PID整定)等多功能仪表,避免对多种仪表的重复操作。

部分可实施的比赛项目

系统组成认识比赛项目

1. 过程控制系统的组成、硬件认识与信号连接操作

2. 差压变送器的调校(零点迁移与量程调整)

3. 调节阀的调校以及特性测试项目

4. 人为干扰下,对系统稳定性的测试

系统控制方案比赛项目

1. 液位水箱单回路控制项目

2. 流量单回路控制项目

3. 液位水箱与流量串级控制项目
