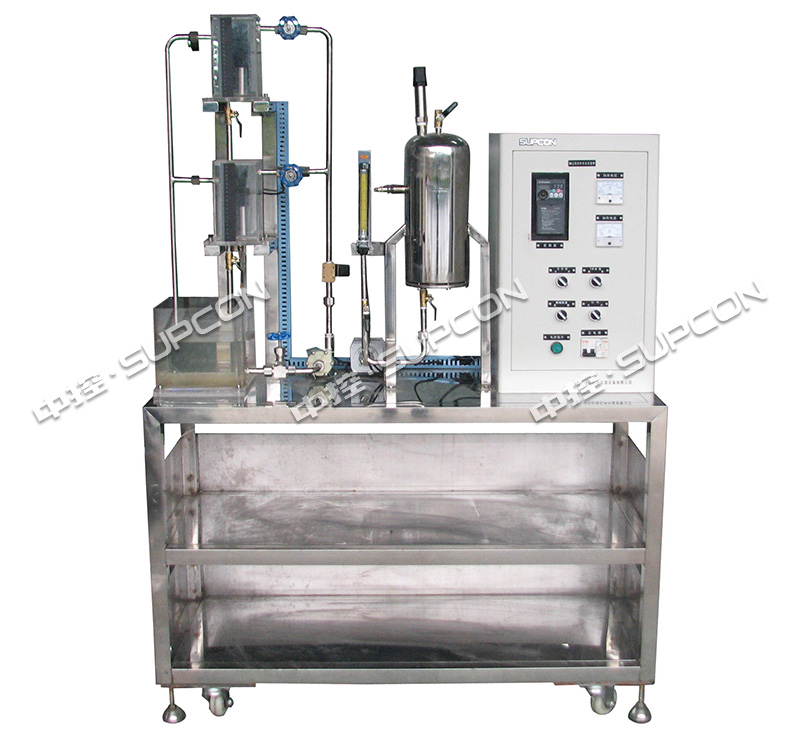

CS3000过程控制实验装置

  • 更新时间2024-05-23
  • 访问次数9195

详细介绍

系统组成

控制对象系统

该实验装置包括一组有机玻璃两容水箱,每个水箱装有液位传感变送器;同时具有两路供水系统,一路由动力水泵、进口比例阀组成,另一路由变频调速器、动力水泵组成,通过阀门切换,任何一组供水可以到达任何一个水箱;还包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置,并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统

控制对象

     常压空气罐

     双容液位水箱

系统动力设备

     微型压缩气泵

     电加热器

     增压泵

检测传感器

     压力传感变送器

     温度传感变送器

     液位压力传感变送器

执行机构

     单相调压模块:用于调节加热器功率,以控制空气罐内温度。

     变频器:通过调节压缩气泵的转速以控制气泵流量的大小。

     比例阀:用于调节回路水流量大小,以控制液位的高度。

控制系统

     带远程485通讯的数据采集与控制的A/D与D/A转换模块;

     智能仪表控制器:AI818控制仪表或C1000无纸纪录调节仪;(选配)

     西门子可编程逻辑控制器(S7-200等)(选配)

软件系统

     DDC系统实验软件

     仪表系统实验软件(选配)

     PLC系统实验软件(选配)

     MCGS5.5监控与组态软件

设备其他指标

     供电电源:交流电,单相三线220V

     最大功耗:1.0KW

     设备尺寸:1450×600×1500

实验系列

基于上述实验装置可完成以下控制实验,具体包括:

过程控制系统组成认识实验

     过程控制系统的组成、硬件认识与信号连接操作

     智能仪表的操作与参数设定

     传感变送器的校正(零点迁移与量程调整)

     进口比例阀的校正与特性测试

     变频调速机构的特性测试

 液位控制系列实验

      单容液位对象的特性测试

      单容液位对象的单回路PID控制

      双容液位对象的特性测试

      双容液位对象的单回路PID控制

      上下水箱的液位串级控制

     单容或双容液位的位式控制

     单容或双容液位的模糊控制

     上下水箱液位的超弛控制

温度控制系列实验

      温度对象的特性测试

      空气罐内温度的PID回路控制

     空气罐内温度的模糊控制

     空气罐内温度的超弛控制

压力控制系列实验

     压力对象的特性测试

     空气罐内压力的PID回路控制

      空气罐内压力的模糊控制
