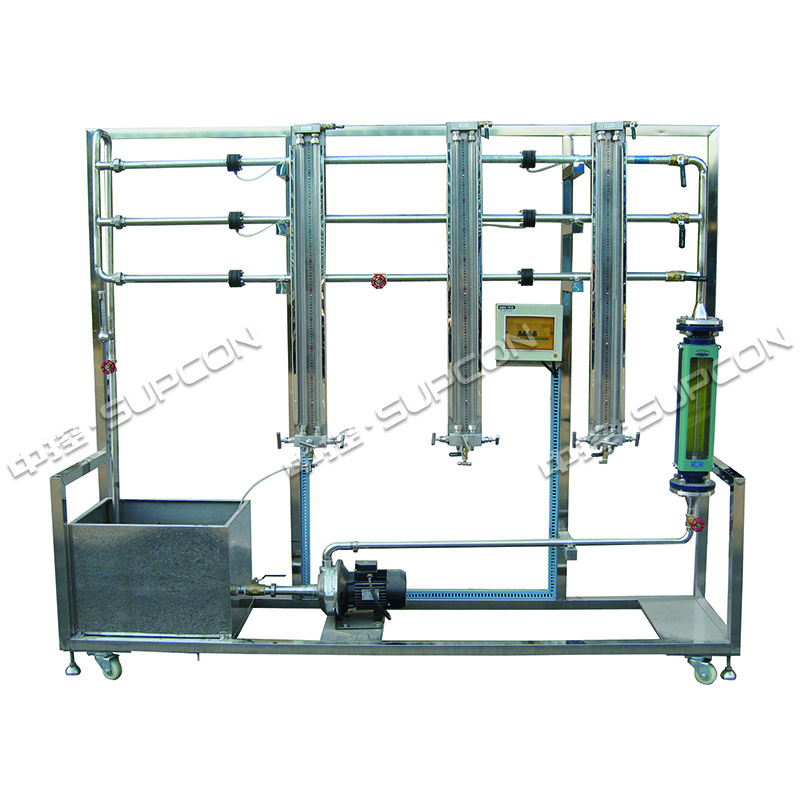

基本型流体流动阻力测定实验装置LZ101B

  • 更新时间2024-04-17
  • 访问次数9100

详细介绍



装置功能

1)        通过本实验使学生掌握流体流经直管、管件和阀门时阻力损失的测定方法,从实验中了解流体流动中能量损失的变化规律;

2)        能够测定直管摩擦系数与雷诺准数的关系,比较摩擦系数与雷诺准数的回归方程与经验公式;

3)        实现流体流经管件时局部阻力系数的测定;

4)        使学生通过本实验学会压差计、差压变送器、温度检测元件、涡轮流量计和转子流量计的使用方法;

5)        使学生通过观察组成管路的各种管件、阀门,并了解其用途,建立化工设备的工程化概念;

6)        通过实验操作,使学生了解采用数字化仪表,计算机进行数据采集、过程控制的基本原理和过程。

装置结构特点

1)        整个装置美观大方,工程化概念强;

2)        整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行不锈钢精细抛光处理,体现了整个装置的工艺完美性;

3)        设备安装在一个钢质的可移动框架平台之中。为实现整个装置的美观,也可根据用户要求进行色彩搭配;

4)        管路取压采用工业标准均压环方式,取压稳定、准确;

5)        采用工业标准倒U形压差计,与组合式或自制产品比较,工艺美观,操作方便;

6)        流体动力源采用不锈钢离心水泵;

7)        特殊段管路可根据用户要求进行特别着色喷漆处理;

8)        装置安装有不锈钢活接,以便于系统的拆卸检修;

9)        整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。

10)     配套实验仿真软件及数据处理软件,仿真平台操作与实物操作高度一致,能够使学生提前熟悉实验设备,提高动手能力。
