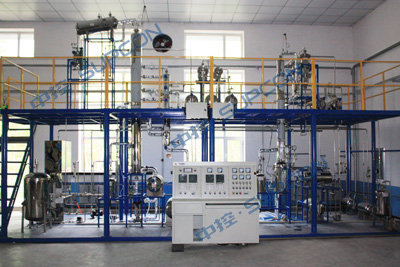

常减压精馏操作实训装置UTM-CJ

  • 更新时间2024-05-23
  • 访问次数9348

详细介绍

装置功能及特点

1) 本装置主要用于石油化工专业、过程装备与控制工程专业进行炼油生产过程的操作实训、考核,采用四种不同物料的混合液替代真实物料体系,全景模拟常减压装置的生产过程。重点掌握精馏塔侧线出料等操作

2) 本装置具有生产实习训练、实际操作及中试研究功能,具有工厂情景化、操作实际化、控制网络化(就地智能仪表及工控组态平台监控远程分布式DCS集散控制)、故障模拟真实化特点。

3) 实现与石油化工工艺的有机结合,考查温度、进料位置、进料组成、回流比等对精馏分离过程的影响;测定全回流和不同回流比条件下,精馏塔的理论塔板数。

4) 可用DCS集散控制系统进行连续控制,模拟现代化工厂的生产过程,也可用数字仪表进行就地控制。

让学生在进行装置开车准备、开车、正常操作、停车、设备维护保养及检修等方面的过程操作技能训练中,了解工厂生产实际需求,提高动手能力,为日后走向社会打下坚实的基础。



主要配置



设备主体

长×宽×高8000×2500×3800mm,整机采用304不锈钢制作,钢制喷塑框架,带两层操作平台,有安全斜梯护栏、防滑板,配套现场控制台

工艺设备系统

原料液罐常压炉常压塔列管换热器U换热器浮头换热器冷凝液罐减压炉减压塔残液罐残液换热器冷却水槽真空缓冲罐原料液泵产品回流泵冷却水泵残液泵空泵

仪控检测系统

弹簧压力表、双金属温度计、铂电阻流量计、液位计、液位变送器、可编程多回路控制器 电压表,电流表,开关按扭继电器、接触器闪光报警器
